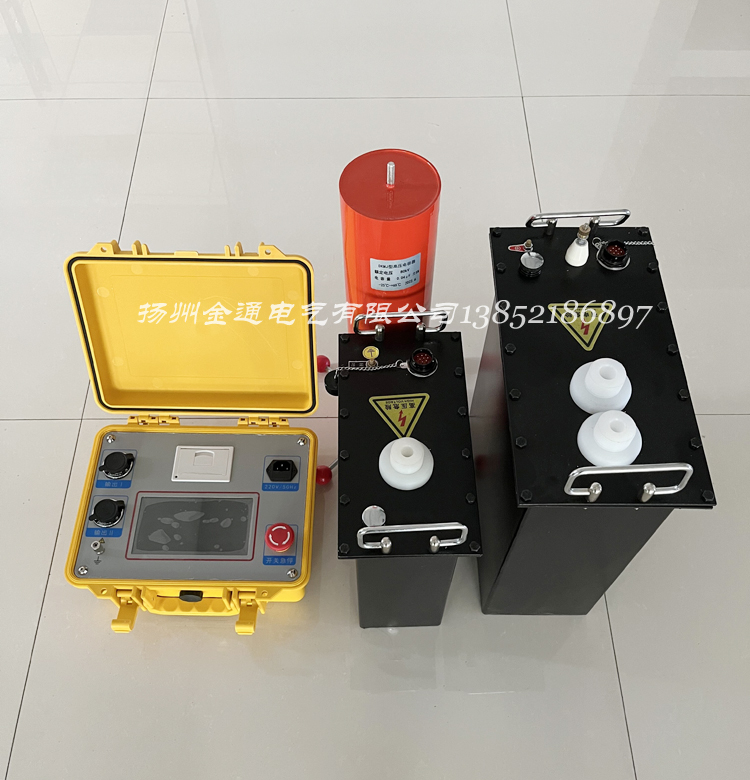

80KV超低频高压发生器

产品简介：

  80KV超低频高压发生器本产品采用了数字变频技术，单片机控制，升压、降压、测量、保HU完全自动化。由于全电子化，所以体积小重量轻，采用大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形。设计指标符合《电力设备**测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》规程标准，使用简单方便。

产品别称：超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

主要特点如下：

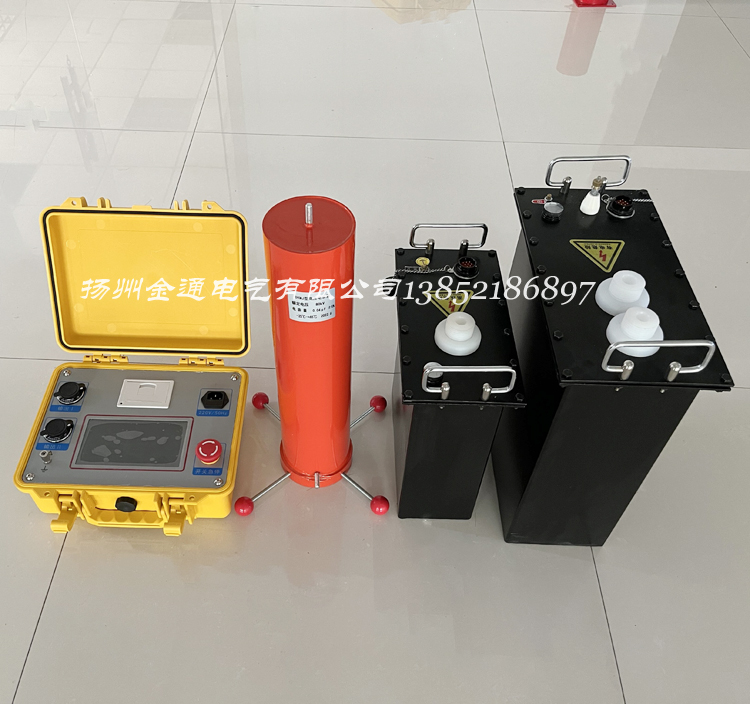

1.1.1额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器都可单独使用，达到一机多用。

1.1.2电流、电压数据均直接从高压侧采样获得，所以数据准确。

1.1.3智能综合保HU功能：不需设置电流电压保HU值，仪器能根据试品电容量的大小和试验电压值，计算过压过流保HU值，还能对电压电流突变产生保HU，所以能捕捉到放电情况。保HU动作时间都小于20ms。

1.1.4采用150kv高压线输出，an全、可靠。

1.1.5由于采用了闭环负反馈控制电路，所以输出无容升效应。

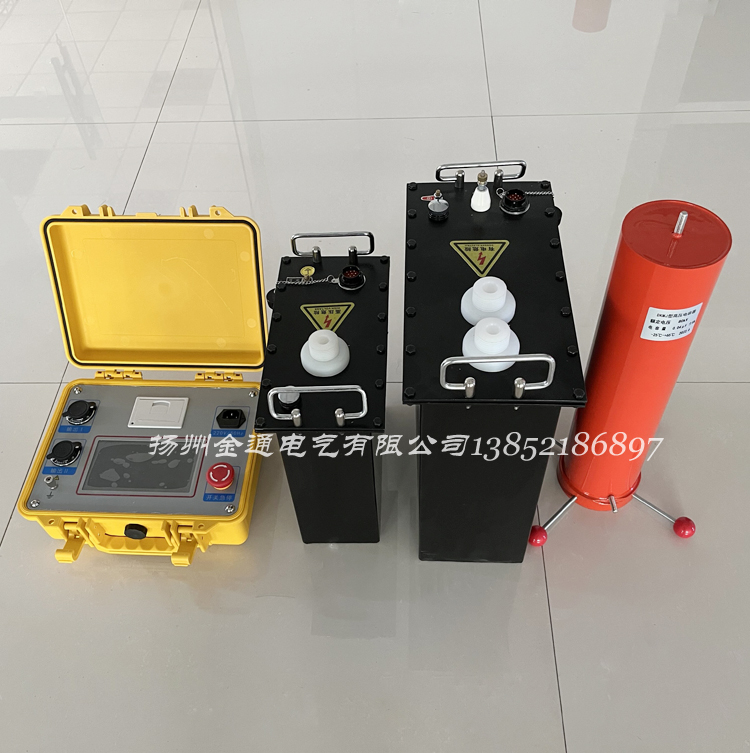

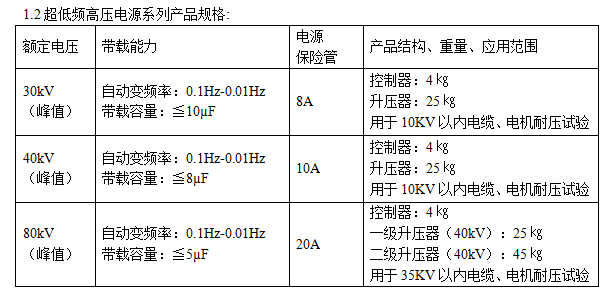

1.3超低频高压电源通用技术指标

1.3.1输出额定电压：30kV-80kV。不同规格见表1

1.3.2输出频率：自动变频范围：0.1Hz-0.01Hz

1.3.3带载能力：见表1

1.3.4测量精度：≤3%

1.3.5电压正，负峰值误差：≤3％

1.3.6电压波形失真度：≤3％

1.3.7使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

1.3.8输入电源：频率50Hz，电压220V±5%。若是用微型发电机供电，应使用变频发电机，不能用普通发电机，因为普通发电机转速不稳定，会使升压不正常，损坏仪器。
