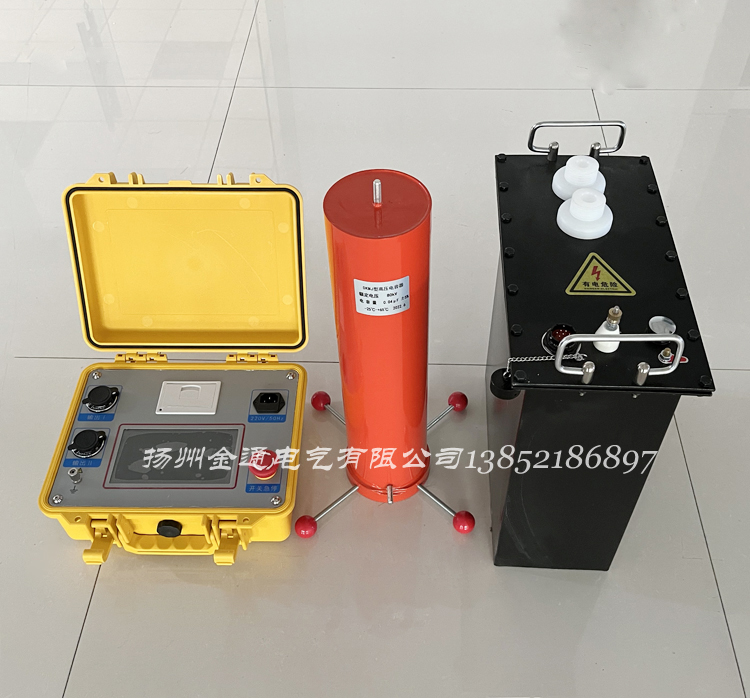

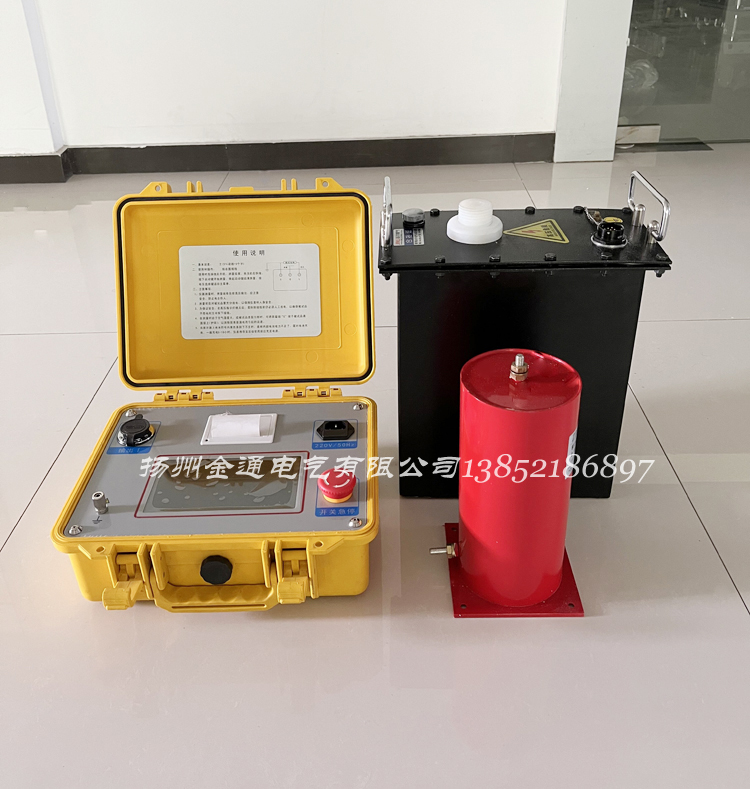

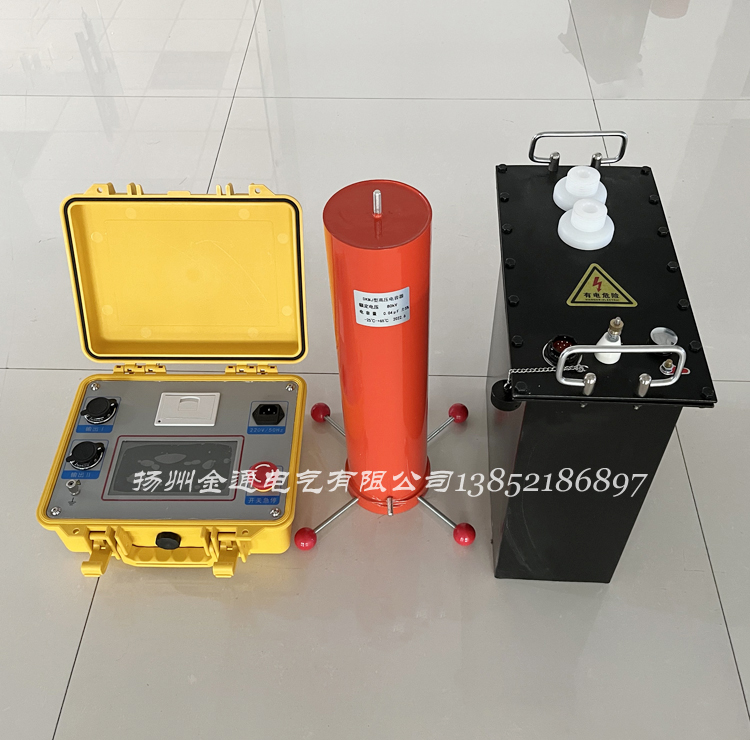

超低频交流高压试验装置

产品简介：

  超低频交流高压试验装置本产品采用了数字变频技术，单片机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻，采用大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形。设计指标符合《电力设备**测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》国家标准，使用简单方便。

产品别称：超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

主要特点如下：

1.1.1额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器都可单独使用，达到一机多用。

1.1.2电流、电压数据均直接从高压侧采样获得，所以数据准确。

1.1.3智能综合保护功能：不需设置电流电压保护值，仪器能根据试品电容量的大小和试验电压值，计算过压过流保护值，还能对电压电流突变产生保护，所以能捕捉到放电情况。保护动作时间都小于20ms。

1.1.4采用150kv高压线输出，安全、可靠。

1.1.5由于采用了闭环负反馈控制电路，所以输出无容升效应。

超低频高压电源通用技术指标

输出额定电压：30kV-80kV。不同规格见表1

输出频率：自动变频范围：0.1Hz-0.01Hz

带载能力：见表1

测量精度：≤3%

电压正，负峰值误差：≤3％

电压波形失真度：≤3％

使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

输入电源：频率50Hz，电压220V±5%。若是用微型发电机供电，应使用变频发电机，不能用普通发电机，因为普通发电机转速不稳定，会使升压不正常，损坏仪器。

超低频耐压试验操作说明

按上述连接好现场试验系统后，接通电源就可进入试验中。控制箱触摸屏首页是连线图选择，选择与实际一致的连线图进入参数设置界面。试验时间，试验电压，升压步数按试验要求修改。点击要修改的数据，会弹出数字键盘，输入所需的数据。为了保证安全，系统对录入的数据做了限定：试验电压范围10kv至额定值；试验时间1至99分钟，试验结束后本次参数自动保存为下次试验的默认值。点击“耐压试验”将进入试验中，仪器用三个周期将电压升到设定电压。前两个周期对试品进行预试，判断试品是否有低阻故障、测出试品的电容量，再根据试品电容量的大小确定适当的频率进行耐压试验。系统对试验过程提供智能保护：过压、过流、电压电流突变、放电等产生保护动作。计满试验时间，仪器会自动停机，也可直接点击“停机”键停机。停机过程会自动对试品放电。停机后可打印或保存本次数据，能循环保存九十组。在历史数据查询中可打印选中的数据记录。屏幕*上面一行是仪器的工作状态提示，包刮一些仪器的故障信息。点击“祥情”按钮，可查看所有信息，这些信息包刮仪器和试品的工作状态和故障等信息。因为有触控键提示和帮助信息，在不看说明书的情况下，也可以循作提示进行操作。拆线前应先拔掉电源线，用放电棒对试品放电，再短路放电，再进行拆线操作。如果被试电缆小于100米，仪器不能输出光滑的正弦波电压，可将补偿电容器并联在试品端。波形失真会影响测量精度。
