直流高压发生器使用方法
1、直流高压发生器整机联线及操作方法：
1)将各电缆联线联好，控制箱接地端联接到高压发生器底部铝制底座接地螺钉，再由此处接入大地。为了保证你和设备的安全，请务必反复检查地线。地线防短线保护功能在地线没有接好的情况下不能输出高压，在使用中如果地线断开高压同时关闭，请复位，接好地线重新加电压。
2)合上电源开关，将电压粗调钮逆时针到头，再将高压开关合上，绿色指示灯亮。即完成了加压前的准备工作，电压粗调旋钮顺时针旋到3/4圈，由于电路自检需要，因此没有高压输出。
3)关高压时，可逆时针调节电压到零，也可将高压开关直接关断高压，严禁使用电源开关关断高压。
4)本仪器有面板操作声音提示，保护动作及状态变声提示及保护动作指示灯显示。
5)MOA75%的使用：MOA预试到V1mA后，按下MOA75%钮，有声音提示，相应黄色指示灯亮，则电压自动降为75%V1mA，再次进行回零操作时，此状态自动解除。
6)静态过压值设定：在高压绿灯熄灭的前提下，按下MOA75%钮3秒钟以上，直到无声音提示后高压电压表显示数值为所要设定的zui高过压值，此时调节内藏式过压设定钮，调整到所需要的额定电压值，一旦进入加压状态，高压绿灯亮后，电路自动切换至实际高压电压值的显示。
7)电压粗调钮回零，高压开关拨上，而高压灯不亮，一般情况下检查快装多芯电缆线1、2号线是否短线。


2、直流高压发生器容性试品预试方法

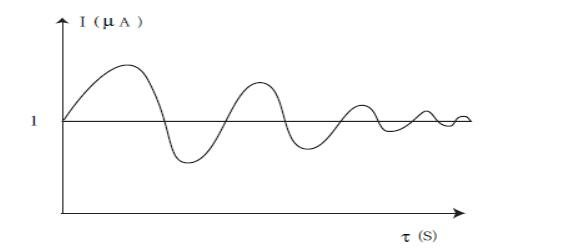

进行电缆等容性试品实验时，其等效电路是RC电路。因此存在衰减震荡问题。操作时请按如下步骤进行：
（1）电压粗调钮回零，加压绿灯亮后可开始升压操作。电压表有电压显示后进行正常操作，如初始加压阶段总出现过流现象则可能是：
a.  棕红色硅橡胶高压线引出端，红夹子应联至被试电缆，黑夹子处于高电位应悬空处理，如将黑色夹子接电缆外皮则将出现短路情况，造成过流动作，高压电缆过度至黑夹子联接膨胀处，由于没有绝缘，又处于高电位，现场使用时应使该部位远离接地部位，否则离地教近有可能在加压过程中出现对地放电现象。
b.  未按要求在3/4圈处稍停留，或未见电压显示，而快速升压，造成电压快速上升出现过流动作。
 c.  调压钮回零，加压拨把开关拨上，未等绿色指示灯亮就开始升压操作草成电压突变而出现过流。
（2）由于容性视频的储能及负反馈电路的作用，显示电压和实际电压有个时间差。

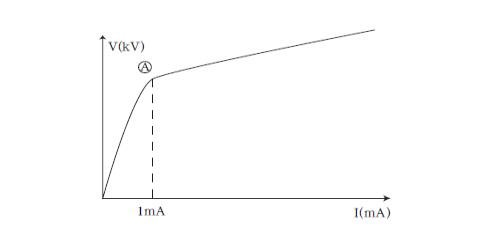

3、氧化锌避雷器预试方法：MOA避雷器为非线性器件，在到达拐点后，电压微小变化即可引发电流的很大变化。

以10KV MOA为例，标牌V1mA_25kV在实际实验时，电压小于25KV时，电流为几个微安，一旦电压到达拐点后，1mA时，则电压变化0.1KV引起的电流变化量达到数百微安。因此在现场使用时，优于直流高压发生器的zui小分辨率为0.1KV，且允许测量误差为1%±1字，从现场大量使用经验看，电流在950mA_1050mA间时就可认为是1mA了，这样做不很严谨但实际测量误差很小，完全满足《氧化锌避雷器测试标准》GB11032-89规范要求。
如出现过流现象应检查：
1)高压联线是否与地发生短路或离地面物体太近造成的。
2)是否在MOA拐点处加压过快所致。
