直流高压发生器接线图
以下为 扬州金通电气生产制造的ZGF系列直流高压发生器接线图及接线方法。
注：使用直流高压发生器进行容性负载试验时，应接入限流电阻。
直流高压发生器接线图一
直流高压发生器接线图二
直流高压发生器微安表接入试品的接线图
高压微安表用于直流电压试验，在高压侧测量高压电气设备内绝缘泄漏电流值，一般测量时，当接好线后，先将连接试品的线悬空，升压至试验电压后，记录空载试验时的电晕和杂散电流I1，然后接上试品连接线，升压至试验电压后，读取总电流I2,得到试品的泄漏电流为Io=I2-I1。
当需要精确测量被试品泄漏电流时，则应在高压侧串入高压微安表，微安表必须有金属屏蔽，应采用屏蔽线与试品连接。高压引线的屏蔽引出应与仪表端的屏蔽紧密连接。如果试品表面污秽要排除试品表面泄漏电流的影响，可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽层相连接。以下为直流高压发生器高压微安表接入试品的接线图：
直流高压发生器接线方法
1.**次检查直流高压发生器运行箱和压力管是否完好无损，AC220V电源线和接线电缆不应断路与短路。

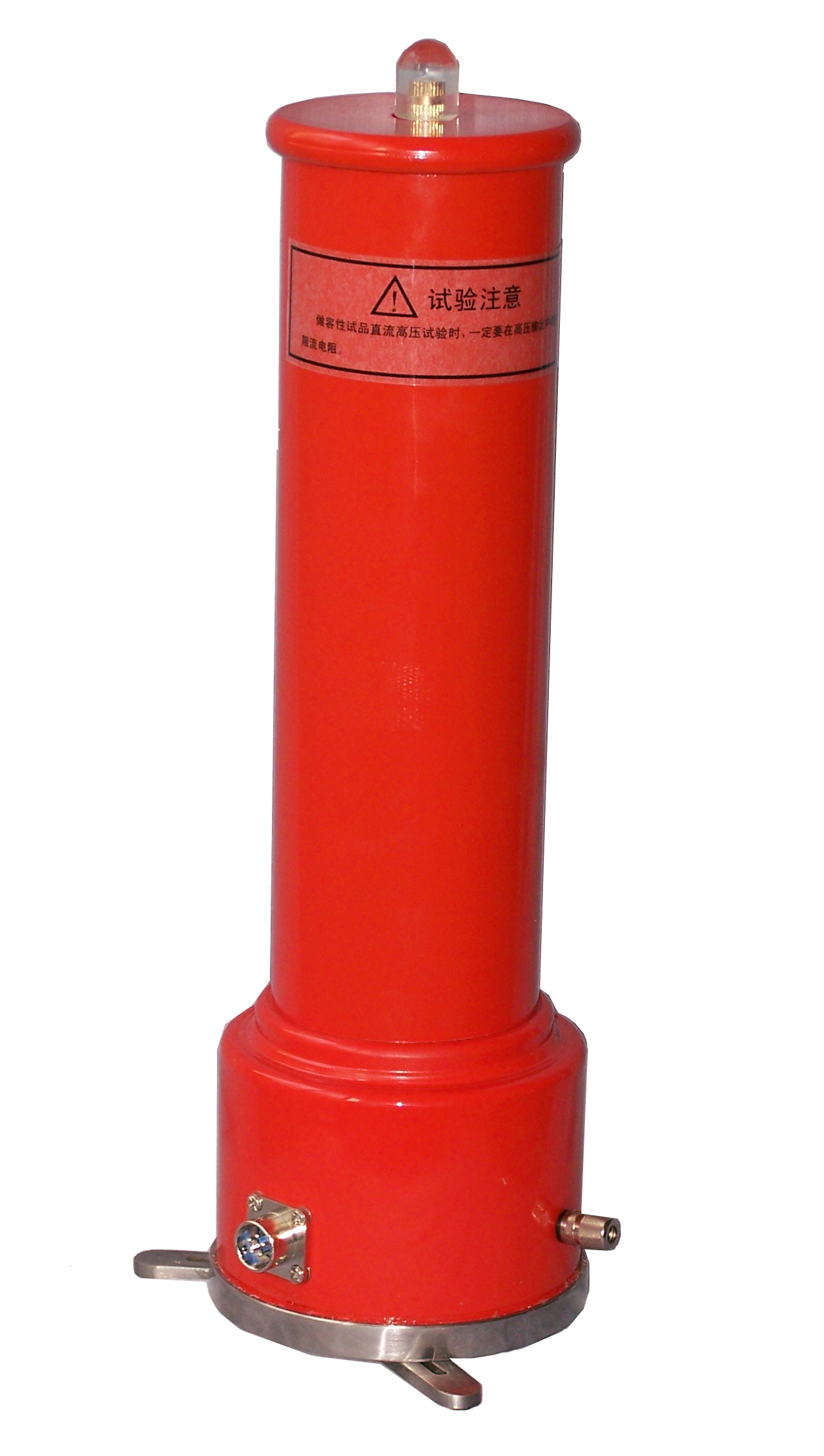

2.操作箱和被压筒**电缆连接好，同时保留剩余保险的间隔，之后和试验避雷器或其它负载连接，同时还应放电棒与接地线连接。
3.在对整个电路连接进行回顾并确认其正确性后，进行以下空载实验。

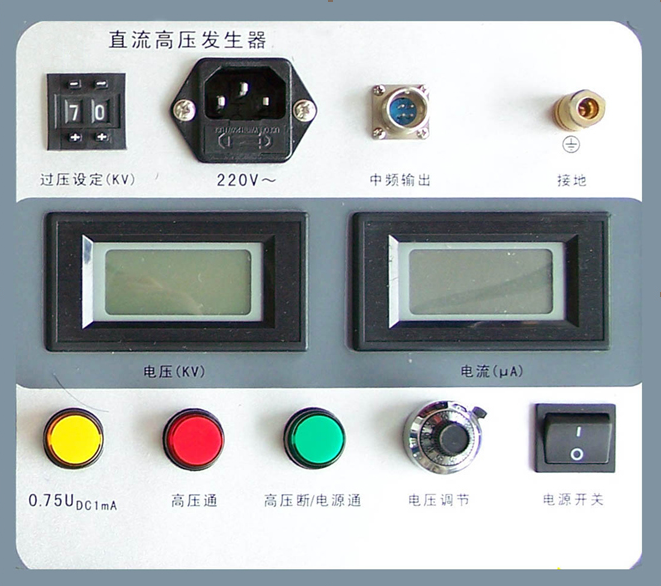

4.将直流高压发生器的电源开关置于"分"的位置，顺时针转动高压输出调理按钮，关闭电源开关，出现表头，按下合闸旋钮，听到"砰"的声音，并发出信号继电器关闭，并有轻微的振荡声，逆时针缓慢地调整输出按钮。调整所需电压值。
过电压防护性能：为了保证试验中机器不被损坏，当负载电压超过每台机器的额外输出电压时，可采用过电压保护，防止设备被损坏。根据要求进行**次连接后，切断测试样本，将温度提高到所需的无负载保护电压值，快速调整过电压保护按钮，并对每台机器连续产生保护，当直流高压发生器的过电压指令灯打开时，输出调理按钮被转回零。断电，放电保持在线路试验的后面，然后进行加热实验。
过流保护性能：在用户操作实验时，为了每台机器不遭到损坏，当负载电流超过每台机器的额外输出电流时，此时采用过流保护动作，高压无输出，过流指令灯打开。当时应该是失去了高电压和功率。
使用0.75U1mA键：当高压电流达到1mA时，左侧电压表表头值为U1mA，按下0.75U1mA键，右侧电压表表头立即恢复0.75U1mA，然后顺时针调整电压调整按钮，使两表的电压值相同。此时，毫安的表观值是0.75U1mA电压下的漏电流。
5.空载试验后，可以对试验样品的直流电压和漏电流进行测试。根据常规的高压试验顺序，如果保护措施仍需加热，则必须先切断电源，然后再重复切断电源的方法。
6.在进行电容负载实验时，由于电容的充电过程，温升过程不快，以免输出电压超过附加值，从而损坏样品。
7.在实验的*后，直流高压发生器的高压输出调节按钮必须折回到零位置以阻挡流量源。在升高高压位置之后，通过放电杆释放剩余点电荷，并且去除实验布线。
